切削液浓度在线检测方案

切削液的浓度升高对应着折射率线性增加。

换算公式：浓度（%）=（实测折射率 - 水折射率）× 折光系数（K）

（注：K值由切削液类型决定，如乳化液K≈0.33，半合成液K≈0.28）。

根据切削液的特性，以折光原理来完成切削液的浓度检测。

楚一测控产品采用自动在线检测方式，缩短检测时间，降低人工操作带来的不确定性，提高生产工艺控制能力。

产品介绍

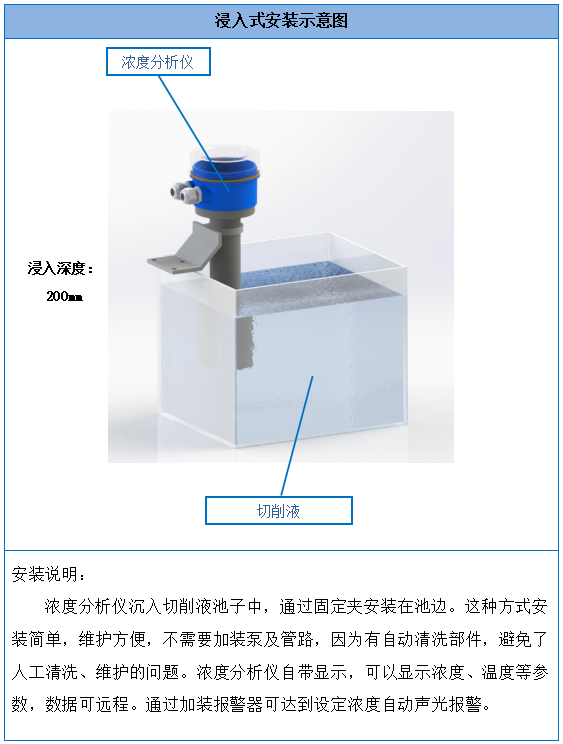

浸入式浓度分析仪产品采用一体式设计，集成测量、显示、控制等功能，安装于液槽、液池等开放式的工艺现场，适用于60℃以下介质的浓度检测。

产品特点：安装简便，防护等级高，性价比高，自动清洗，可选主机。

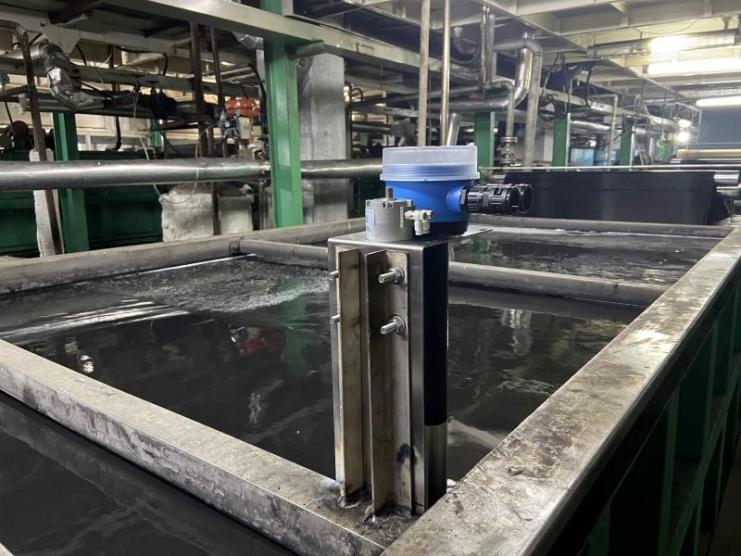

该产品广泛应用于切削液、乳化液、淬火液、拉丝液等金属加工液浓度的在线自动检测。适用于加工液槽体、箱体等安装场合。

产品优势

采用楚一测控自主研制的折光原理产品来进行检测具备以下优势：

1. 不用对样品进行预处理，无需试剂耗材，整个测量过程秒量级。

2. 长达10万小时的超长寿命光源，降低使用和维护成本。

3. 配清洗组件对光学窗口进行全自动清洗，避免污染对测量造成偏差。

4. 不受检测对象的颜色、浊度、粘度的影响。

5. 不受检测对象中气泡、固体杂质、结晶体的影响。

6. 不受检测对象压力变化、流量突变、湍流现象的影响。

7. 仪表在检测过程中无机械动作，确保长期使用稳定。

8. 检测棱镜全平面结构，避免光学窗口藏污纳垢。

9. 出厂校准和自动温度补偿，直接投入使用。

10. 支持上位机通讯，4-20mA、RS485信号输出。

11. 支持报警及控制等开关量信号输出。

12. 支持数据建模功能，可定制数据模型。

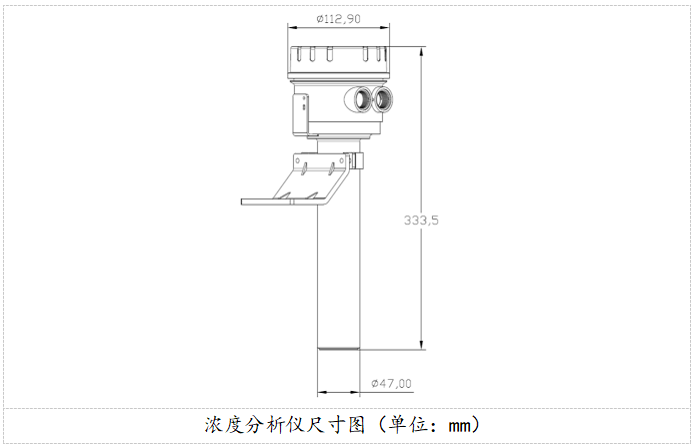

浓度分析仪触液材质为SUS316L、PP，检测棱镜的材质为光学级蓝宝石。配备清洗组件对光学窗口进行全自动清洗，杜绝样品对光学窗口污染造成的数据偏差。外观尺寸见下图：
