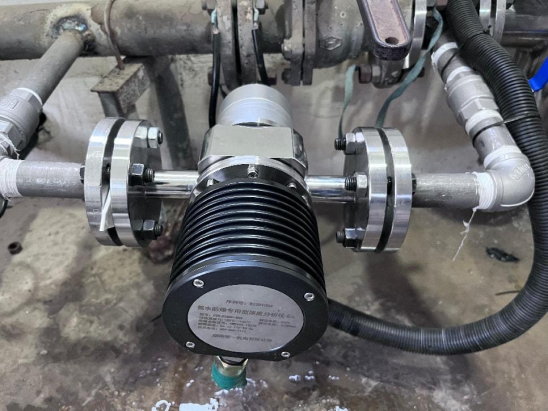

氨水浓度在线检测案例

氨水为气体氨的水溶液，主要成分为NH3·H2O，无色透明且具有刺激性臭味，可以通过折射率法来测定其浓度。

光的折射是一种物理现象，是指光进入不同介质时行进方向发生改变的现象，这种现象在日常生活中也能观察到，光的方向改变使物体产生“弯曲”的外观。

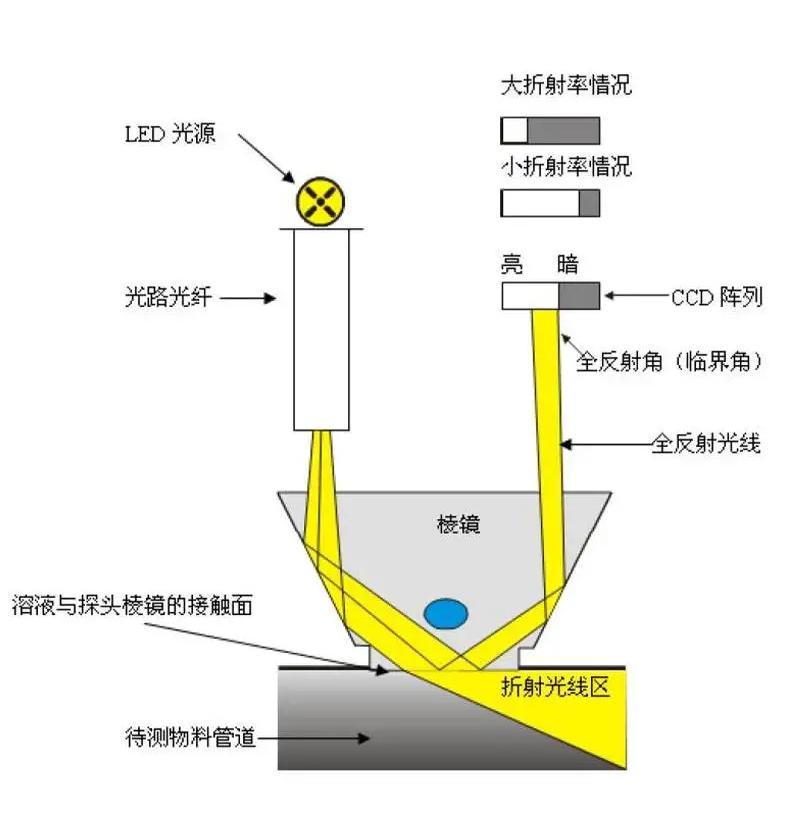

内部结构如下图所示：从LED发出的光线经过光纤从蓝宝石棱镜的一侧进入蓝宝石棱镜，并到达棱镜与液体物料的接触面上，根据接触面处液体折射率的不同，一部分光被全反射到棱镜的另一侧，全反射光的位置会因为临界角改变而改变（临界角会因为液体折射率不同而不同），CCD用于精确检测全反射回来的光的位置，而每一个位置对应着不同的折射率。

采用楚一测控生产的氨水防爆专用型浓度分析仪（CYR-EX880-NH3）进行氨水浓度的在线检测具备以下优势：

●不用对样品进行预处理，无需试剂耗材，整个测量过程秒量级。

●长达10万小时的超长寿命光源，降低使用和维护成本。

●可选配组件对光学窗口进行全自动清洗，避免污染对测量造成偏差。

●不受检测对象的颜色、浊度、粘度的影响。

●多年经验算法使测量结果不受检测对象中气泡、固体杂质、结晶体的影响。

●不受检测对象压力变化、流量突变、湍流现象的影响。

●仪表在检测过程中无机械动作，确保长期使用稳定。

●检测棱镜全平面结构，避免光学窗口藏污纳垢。

●出厂校准和自动温度补偿，直接投入使用。

●支持上位机通讯，4-20mA、RS485信号输出。

●支持报警及控制等开关量信号输出。

●支持数据建模功能，可定制数据模型。

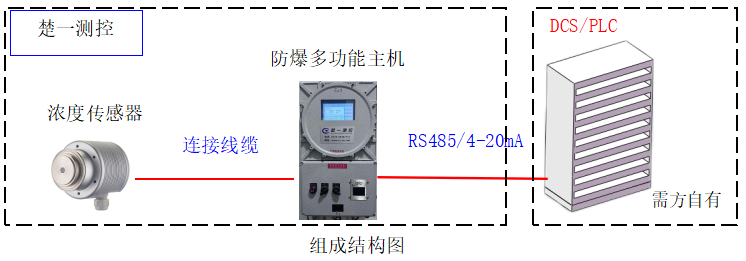

产品采用分体式设计，主要由浓度传感器和防爆多功能主机组成，通过传感器测量，防爆多功能主机显示及控制。浓度传感器是采样部件，安装在检测旁路上。样品从传感器中间通过。

多功能主机是控制和显示终端，主要作用是接收、分析、处理、显示检测数据及传感器的运行状态，同时输出检测结果。主机内置变送器，将检测结果传输给上位机PLC或DCS系统，支持4-20mA、RS485信号输出，报警及控制等开关量信号输出。

主机与传感器通过专用电缆连接。

该产品具备耐强酸、强碱腐蚀、运行稳定性好、耐温性能良好、测量范围宽、可选清洗组件的特点。符合IIC的防爆要求，适用于有防爆要求的应用场景。常用于氨水溶液浓度检测，带气动刷清洗组件。

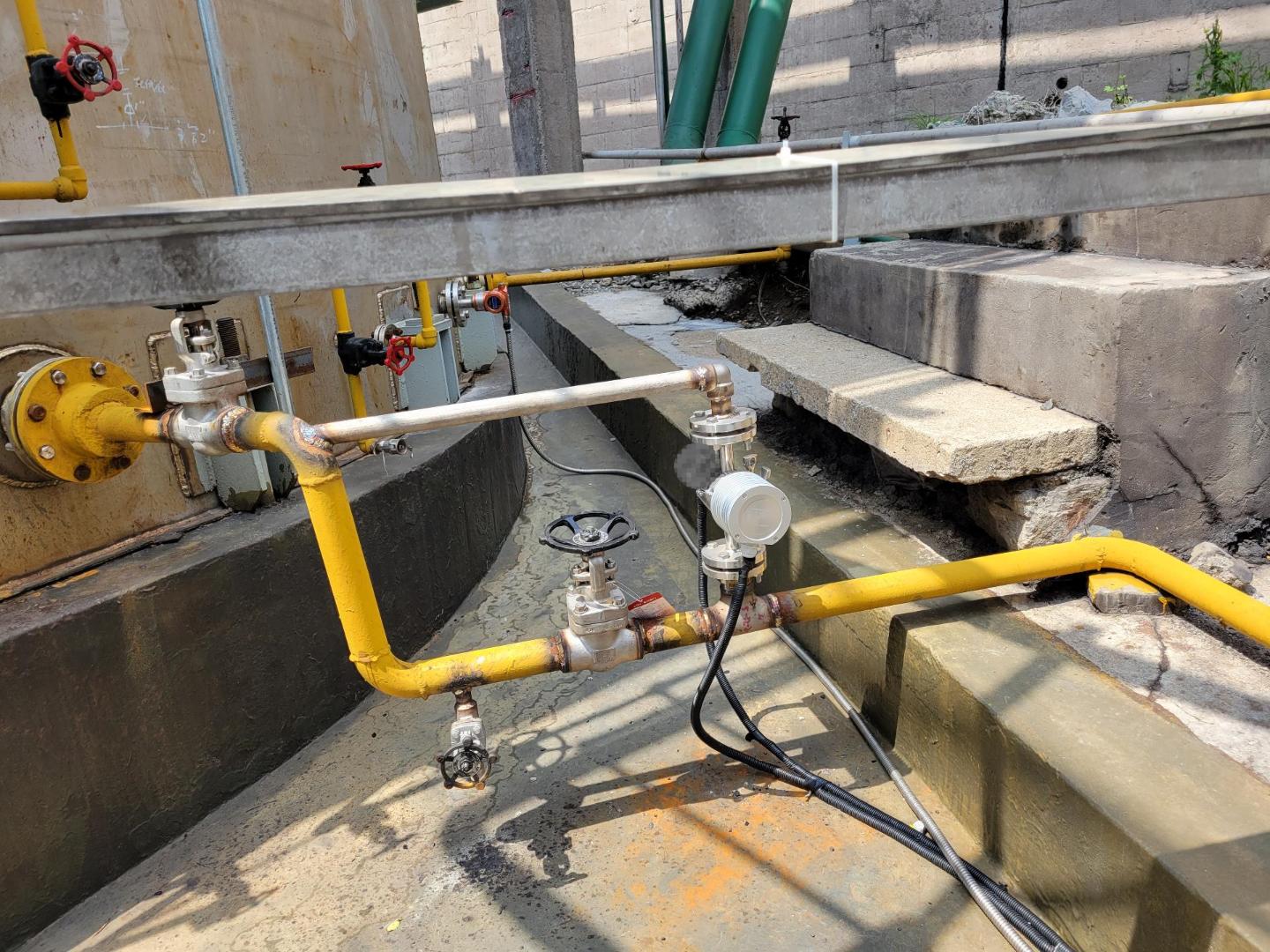

推荐采用旁路安装方式。不带循环泵的旁通管道安装是可以接受的，因为该过程可以由节流阀或节流阀产生的压强，以确保最佳的待测液体流经浓度分析仪的旁通管道中。

这种安装方法还需要两个截止阀，以将浓度分析仪与管线隔离，以便进行维修而不会中断生产。

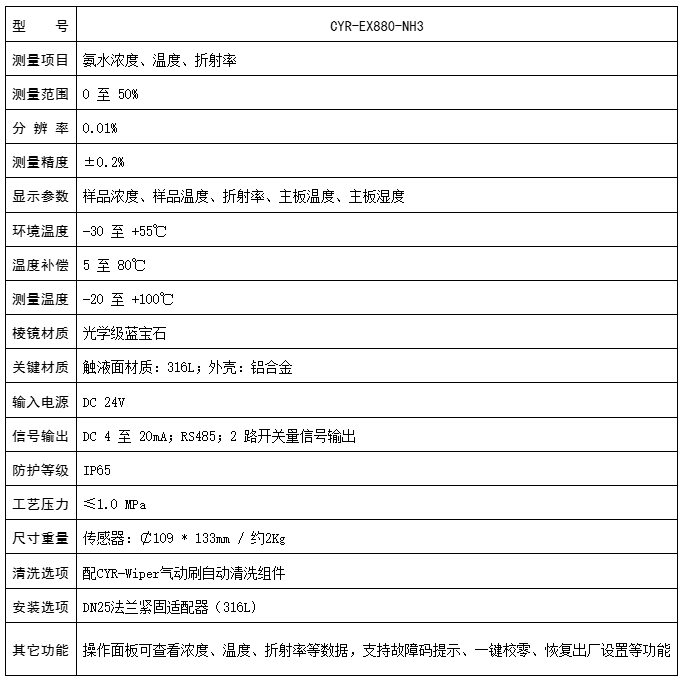

产品参数
